ICWelt.MultiSense傳感器
1.產品表述
ICWelt. MultiSense傳感器是一個多通道模塊化空氣檢測模組。它支持的采集信號包括:微壓差、甲醛、二甲苯、二氧化碳、臭氧、硫化氫、氨氣、PM2.5、VOC、TVOC、CO2、溫度、濕度。通過傳感器上的撥碼開關,可以對上述傳感器進行任意組合設置,達到一個模組多種氣體同時采集的需求。該模組內置高性能MCU,能同時高速采集8個模擬信號并對采集的信號進行補償運算;該模組還具有
ModBus協議通訊功能;它還提供了一個無線通訊模塊(選件)。該模組具有良好的一致性、穩定性,方便使用。體積小,便于集成。
2.傳感器特點
?一致性好;
?實時響應;
?數據準確;
?朂小分辨率±20 ppm;
?接口豐富;
3.主要應用
空氣凈化器、新風系統、便攜式儀表、空氣質量監測設備、空調、智能家居設備等場所。
4.技術指標
產品型號
|
ICWelt. MultiSense
|
檢測氣體
|
根據不同的傳感器配置而定
|
數據輸出
|
UART(RS485)
|
工作電壓
|
DC 21.5V~25.5V
|
工作電流
|
≤ 100mA
|
休眠電流
|
0.05mA
|
工作濕度
|
15%~90% RH 無凝露
|
工作溫度
|
-20℃~40℃
|
儲存溫度
|
-20℃~60℃
|
使用壽命
|
2年(空氣中)
|
微壓差傳感器
|
1、 檢測范圍:0-250Kpa/-50pa~+50Pa
2、 介質:空氣
3、 工作電流:6mA
4、 分辨率:±0.2Pa
5、 測量精度:±3% RD
6、 相應時間:50ms Max
7、 耐壓:10KPa
|
甲醛
|
1、 檢測范圍:0~1000ug/m3
2、 介質:空氣
3、 傳感器類型:電化學
4、 分辨率:1ug/m3
5、 測量精度:±3% FS
6、 響應時間:60s Max
|
二甲苯
|
1、 檢測范圍:0~20ppm
2、 介質:空氣
3、 傳感器類型:電化學
4、 分辨率:0.01ppm
5、 測量精度:±5% FS
6、 響應時間: 90s Max
|
二氧化碳
|
1、 檢測范圍:400-10000ppm
2、 介質:空氣
3、 傳感器類型:紅外
4、 分辨率:1ppm
5、 測量精度:±50ppm+5%RD
6、 響應時間:2s
7、 預熱時間:60s Max
|
臭氧
|
1、 檢測范圍:0~10ppm
2、 介質:空氣
3、 傳感器類型:電化學
4、 分辨率:0.1ppm
5、 測量精度:±5% FS
6、 響應時間:90s Max
|
硫化氫
|
1、 檢測范圍:0~100ppm
2、 介質:空氣
3、 傳感器類型:電化學 ~ 6 ~
4、 分辨率:0.1ppm
5、 測量精度:±5% FS
6、 響應時間:30s Max
|
氨氣
|
1、 檢測范圍:0~100ppm
2、 介質:空氣
3、 傳感器類型:電化學
4、 分辨率:0.5ppm
5、 測量精度:±5% FS
6、 響應時間:60s Max
|
TVOC
|
1、 檢測范圍:0~10000ug/m3
2、 介質:空氣
3、 傳感器類型:半導體
4、 分辨率:1ug/m3
5、 測量精度:±20% RD
6、 響應時間:30s Max
7、 預熱時間:5min
|
PM2.5
|
1、 檢測范圍:0~1000ug/m3
2、 介質:空氣
3、 傳感器類型:激光
4、 分辨率:1ug/m3
5、 測量精度:±10% RD
6、 響應時間:1s Max
|
溫度
|
1、 檢測范圍:-40~125℃
2、 介質:空氣
3、 傳感器類型:半導體數字傳感器
4、 分辨率:0.01℃
5、 測量精度:±0.15℃
6、 響應時間:5s
|
VOC
|
1、檢測范圍:125-600 ppb
2、介質:空氣
3、傳感器類型:MEMS 傳感器
4、分辨率:1 ppb
5、測量精度:5 ppb
6、響應時間:1s(預熱 15 分鐘)
|
CO2
|
1、檢測范圍:450-2000 ppm
2、介質:空氣
3、傳感器類型:MEMS 傳感器
4、分辨率:1 ppm
5、測量精度:5 ppm
6、響應時間:1s(預熱 15 分鐘)
|
濕度
|
1、 檢測范圍:0-99.99% RH
2、 介質:空氣
3、 傳感器類型:半導體數字傳感器
4、 分辨率:1% RH 5、 測量精度:±3% RH
6、 響應時間:8s
|
5. 外形尺寸及安裝方式

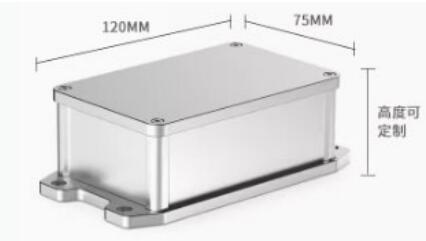

L120mm x W75mm x H50mm
安裝開孔尺寸:
135mm x 48mm
安裝方式:側裝或者吸頂安裝
6. 注意事項
? 禁止改動、移位電子元件安裝狀態。
? 模組不可經受過度的撞擊或震動。
? 安裝時保證空氣流通正常
? 避免粘性粒子進入傳感器,防潮濕,以防影響性能。
7. 電氣接線
接線方式
|
|
線號
|
信號類型
|
1 |
直流 24V 正
|
2 |
直流 24V 負
|
3 |
RS485 B
|
4 |
RS485 B
|
5 |
RS485 A
|
6 |
RS485 A |
詳見傳感器包裝盒內接線圖紙。
8. 通訊參數
本傳感器采用 RS485 總線,MODBUS RTU 協議通訊。
RS485 通訊參數為:19200,N,8,1.

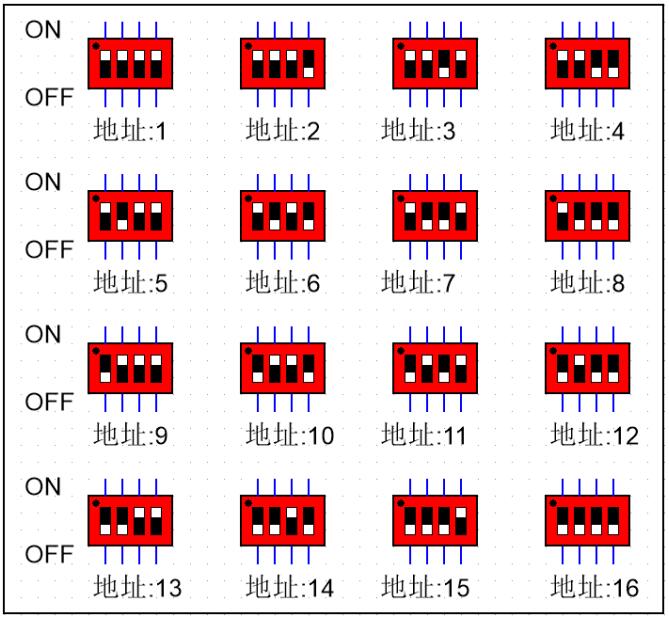

MODBUS 地址為板載撥碼開關 S1,用戶可根據實際情況選擇,
默認地址為 1;如下所示:
MODBUS 寄存器地址:
地址
|
名稱 |
單位 |
30001 |
PM2.5 |
濃度值 ug/M3 |
30002 |
CO2 |
濃度值 Ppm |
30003 |
溫度 |
℃(放大 10 倍) |
30004 |
濕度 |
RH % |
30005 |
Error |
|
30006 |
VOC |
濃度值 Ppb |
30007 |
配置寄存器值 |
備用 |
30008 |
本機地址值 |
|
