甲醛傳感器

聯系電話：186-2631-0588 吳經理
產品詳細介紹

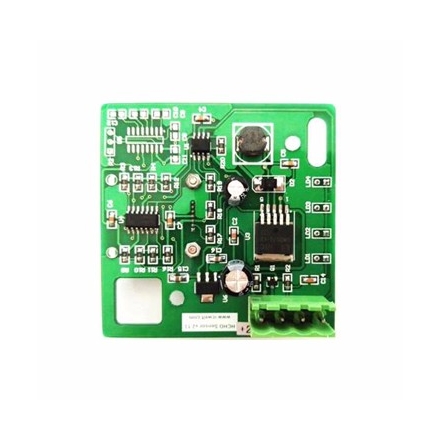

ICWelt.HCHO 甲醛傳感器
1. 產品表述
ICWelt.HCHO 甲醛傳感器是一個通用性、小型化模組。利用電化學原理對空氣中存在的CH2O 進行探測，具有良好的選擇性，穩定性。內置溫度傳感器，可進行溫度補償；同時具有數字輸出與模擬電壓輸出，方便使用；是將成熟的電化學檢測技術與精良的電路設計緊密結合，設計制造出的通用型氣體模組。
2. 傳感器特點
? 一致性好；
? 實時響應；
? 高靈敏度；
? 高分辨率；
? 接口豐富；
? 低功耗；
? 壽命長；
3. 主要應用
空氣凈化器、新風系統、便攜式儀表、空氣質量監測設備、空調、智能家居設備等場所。
4. 技術指標

            產品型號

                  ICWelt.HCHO

            檢測氣體

                        甲醛

            干擾氣體

              酒精、一氧化碳等氣體

              量程

  0~5ppm

             分辨率

    ≤0.01ppm

            數據輸出

       UART（RS232）

             DAC(0～5V/0~20mA)

            工作電壓

                 DC 21.5V～25.5V

            工作電流

12～150mA

            休眠電流

 4mA

            響應時間

≤60ms

            工作濕度

 15%～90% RH 無凝露

            工作溫度

-5℃～50℃

            儲存溫度

-5℃～60℃

            使用壽命

   2 年（空氣中）

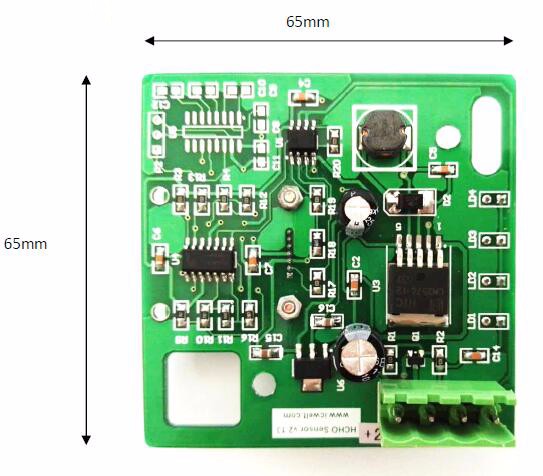

5. 外形尺寸


6. 通訊協議（OPTION）
? 串口通訊方式

                 波特率

                    9600

                 數據位

                      8

                 停止位

                      1

                 校驗位

                      N


? 通訊方式：
主動上傳，每一秒發送一次（16 進制）

0

 1

 2

 3

 4

 5

 6

 7

 8

起始位

氣體名稱

HCHO

單位

ppb

小數位數

氣體濃度

高位

氣體濃度

低位

滿量程高

位

滿量程地

位

校驗值

 0xFF

 0x17

 0x04

 0x00

 0x00

 0x25

 0x13

 0x88

 0x25


氣體濃度值=氣體濃度高位*256+氣體濃度低位
? 問答式（16 進制）

 0

 1

 2

 3

 4

 5

 6

 7

 8

起始

位

保留

命令

保留

保留

保留

保留

保留

校驗

值

 0xFF

 0x01

  0x86

 0x00

  0x00

 0x00

 0x00

 0x00

 0x79


傳感器返回格式如下：

 0

 1

 2

 3

 4

 5

 6

 7

 8

起始

命令

高位

低位

保留

保留

高位

低位

校驗

位



 ug/

 ug/m3





 ppb

  ppb

值

 0xFF

 0x86

 0x00

 0x2A

 0x00

 0x00

 0x00

 0x20

 0x30


氣體濃度值=氣體濃度高位*256+氣體濃度低位
? 問答式和主動上傳的切換
設置問答模式

 0

 1

 2

 3

 4

 5

 6

 7

 8

起始

位

保留

命令

問答

保留

保留

保留

保留

校驗

值

 0xFF

 0x01

  0x78

 0x41

 0x00

 0x00

 0x00

 0x00

 0x46


設置主動上傳模式

 0

 1

 2

 3

 4

 5

 6

 7

 8

起始

位

保留

命令

上傳

保留

保留

保留

保留

校驗

值

 0xFF

 0x01

 0x86

 0x40

 0x00

 0x00

 0x00

 0x00

 0x47


? 校驗和計算
/**********************************************************
* 函數名: unsigned char FucCheckSum(uchar *i,ucharln)
* 功能描述:求和校驗（取發送、接收協議的1\2\3\4\5\6\7 的和取反+1）
* 函數說明:將數組的元素1-倒數第二個元素相加后取反+1（元素個數必須大于2）
**********************************************************/
unsigned char FucCheckSum(unsigned char *i,unsigned
char ln)
{
unsigned char j,tempq=0;
i+=1;
for(j=0;j<(ln-2);j++)
{
tempq+=*i;
i++;
}
tempq=(~tempq)+1;
return(tempq);
}
7. 交叉干擾特性

             氣體

             濃度

         輸出濃度

             氨氣

            50ppm

            0ppm

               苯

            100ppm

            0.1ppm

             氯氣

            10ppm

            0.1ppm

           一氯甲烷

            5ppm

            0.1ppm

            丙酮

            100ppm

            0.2ppm

          環氧乙烷

            10ppm

            0.5ppm


8. 注意事項
? 禁止改動、移位電子元件安裝狀態。
? 模組不可經受過度的撞擊或震動。
? 傳感器建議垂直安裝，增長風扇使用壽命
? 安裝時保證粉塵采集孔空氣流通正常
? 避免粘性粒子進入傳感器，防潮濕，以防影響性能。
9. 電氣接線

                                          接線方式

                   標號

                     信號類型

                  +24V

                     直流24V 正

                   GND

                     直流24V 負

                    V+

                     信號輸出正

                    V-

                     信號輸出負


ICWelt.HCHO甲醛傳感器使用說明書:


http://icwelt.ahk9.dsdns9.com/Uploads/pdf/ICWELT.HCHO.pdf
